Шпунт Ларсена

Шпунты Ларсена представляют собой профилированные металлические изделия по форме, схожей с желобом, максимальная длина которых доходит до 34 метров, а ширина – до 0,8 метров. На его боковых поверхностях (гранях) расположены специальные замки для соединения нескольких элементов в единую конструкцию – герметичную стену. Толщина стали варьируется от 9,5 до 23 миллиметров, причем боковые стенки – более тонкие в сравнении со средней частью. На боковых поверхностях (гранях) шпунта расположены пазовые замки. Именно пазовый замок соединяет несколько элементов свай в монолитную герметичную стену, которая защищает котлованы строительных объектов от разрушений и подтоплений. Технология производства и характеристики шпунтов регламентируется ГОСТ Р 53629-2009.

Производством шпунтовых свай из металла по технологии горячего проката начала заниматься в 1912 году компания немецкого изобретателя Тригви Ларсена и в настоящее время шпунты его конструкции стали одними из самых востребованных и универсальных материалов на строительных участках.

Главное преимущество шпунтов Ларсена – быстрый и простой монтаж шпунтовой системы. Использование металлических шпунтов для создания временных и постоянных ограждений и конструкций позволяет в несколько раз повысить производительность труда строителей, а следовательно – и скорость выполнения шпунтовых работ на участке.

Шпунты Ларсена бывают разными. Изделия классифицируют по длине, ширине, толщине, характеристикам, форме сечения и типу замка. Существуют следующие типы сечения сваи:

• u-образными (корытообразные);
• z-образными;
• ω-образными (трубные или трубчатые);
• плоскими.

С целью экономии шпунт Ларсена, изделия обычно изготавливают из стали марки СТ3ПС. Оцинкованные профили стоят значительно дороже, т.к. обработка цинком значительно увеличивает итоговую стоимость готового изделия. Материалом для изготовления шпунта может служить и низколегированная сталь, обладающая высокой антикоррозийной устойчивостью:

• с высоким содержанием меди – от 0,35 до 0,5%;

• с повышенным содержанием меди – 0,2-0,35%.

Сечение элементов изделия подбирается в зависимости от задачи. Для ограждения строительных котлованов выбираются одни марки шпунта, а для укрепления дороги, промышленного объекта, набережных береговой линии и иных объектов – уже сваи иного типа. Важно также провести определение характеристик грунта. Допускается комбинирование различных систем для получения более прочных стенок конструкции в тех или иных условиях. Если вы не уверены в том, какой шпунт подойдет для вашего объекта и закажите услугу обратного звонка на сайте нашей компании, наш менеджер вас проконсультирует и поможет в проектировании и оформлении заявки на заказ. Контакты вы можете найти на сайте.

В нашей компании вы можете заказать поставку изделий различного типа по Москве и России. На выбор представлены разные виды и марки шпунта:

• Ларсена Л4;
• Ларсена Л5;
• Ларсена Л5 УМ;
• VL;
• GU;
• AU и прочие известные и популярные марки шпунта различных типов на Российском металлургическом рынке, получившие лучшие отзывы

Исходя из того, сколько метров должна быть ограждающая водонепроницаемая металлическая конструкция, можно рассчитать требуемый объем изделий для проведения шпунтовых работ. Заказать шпунтины от производителя, а также услуги по монтажу свай и проектированию системы конструкции можно на нашем сайте, либо с помощью обратного звонка, для которого вам потребуется предоставить нашей компании свои персональные данные для установки контакта. Доставка проката осуществляется на строительные объекты по Москве и всей России.

Горячекатаные и холоднокатаные шпунты Ларсена. Отличия технологии проката

В первом способе сваи получают форму в процессе изготовления выполненной из расплавленного металла заготовки – т.е. отлитые металлические полосы сразу же проходят прокат под необходимые размеры. Холоднодеформированные – производятся путем проката холодной заготовки через специальное оборудование. Оба типа профилей наша компания доставляет по Москве и России, заявку на заказ можно оформить по телефону (контакты компании указаны в шапке сайта) и с помощью обратного звонка.

Где используют шпунты Ларсена?

Шпунт Ларсена, стыкующийся замок в замок в единую систему, широко применяется в строительстве, особенно при ведении строительных и ремонтных работ в сложных условиях. Ограждая территорию, сваи Ларсена применяют для:

• укрепления стенок строительных котлованов и колодцев.
• укрпления грунтов и насыпей;
• укрепления стен дорог и тоннелей;
• защиты береговых линий водоемов;
• строительства гидротехнических сооружений (дамб, ГЭС, пирсов, плотин, причалов и прочих сооружений).
• строительства коллекторов, свалочных ограждений и т.д.

Шпунтовые сваи из металла незаменимы при строительстве гидротехнических и очистных систем, свалок, реконструкции зданий и прочих объектов. Оформить заявку на заказ шпунта Ларсена в Москве с доставкой вы можете в компании “Шпунтовой оператор”.

Герметичное ограждение из металлического профиля, обеспечивающее хорошую водонепроницаемость, используют также для разделения вод и грунтов, предотвращения обвалов, часто возникающих при строительстве котлованов. Заложение ограждений является отличным решением при устройстве подземных частей зданий и сооружений на слабонесущих, сыпучих и мягких грунтах, в том числе при высоком уровне грунтовых вод.

Прочность стали и профиль проката позволяют многократно использовать металлические шпунты для создания непроницаемых систем. Шпунт Ларсена купить можно как новый, так и “ старый “, т.е. бывший в употреблении (БУ сваи), по своих характеристикам металлический шпунт после правильного извлечения практически ничем не уступает новому изделию. Компания “Шпунтовой оператор” предлагает обратный выкуп шпунта Ларсена по высокой цене по Москве и России, заказ можно сделать на сайте компании и по телефону, контакты указаны в шапке сайта.

Большой сортамент профильных материалов позволит вам выбрать изделия в полном соответствии с вашими запросами и смонтировать каркас будущего ограждения. Позвоните в нашу компанию, чтобы приобрести шпунт Ларсена или задать интересующие вас вопросы, телефон указан в шапке сайта. Также вы можете сделать заказ на обратный звонок, оставьте свое имя и контакты, специалисты компании свяжутся с вами и помогут оформить заявку. Доставка осуществляется по Москве и России.

Материал изготовления

Существует несколько материалов, из которых производится шпунт.

• Металл. Сваи из металла наиболее популярны за счет возможности повторного использования. Металл практически не теряет своих эксплуатационных свойств при извлечении из грунта и поэтому шпунтины из металла возможно использовать до 10 раз при условии деликатного извлечения.
• Поливинилхлорид. ПВХ-шпунт чаще всего используется для работ, в которых требуется не только надежное ограждение, но и эстетический внешний вид.
• Бетон. Бетонные шпунтины не так часто используются в строительстве из-за невозможности реиспользования.
• Дерево. Это самый непопулярный вариант, который используется в основном в малоэтажном строительстве.

Есть еще один вариант шпунта из труб. Трубы из металла монтируются в землю и дополнительно укрепляются бетоном для усиления надежности системы. Трубошпунт – не самый распространенный вариант, так как ограждение из труб чаще всего подходит для специфических случаев. Трубы хорошо показывают себя при строительстве ограждений для котлованов, а также для гидротехнических сооружений.

Самые популярные шпунты Ларсена

Производители выпускают множество видов металлического шпунта для различных видов шпунтовых работ, изделия отличаются по типу замка, длине, ширине, толщине, эксплуатационным характеристикам, способу обработки, а также по форме профиля. Наиболее распространенными являются корытообразные сваи из металла, а конкретно из углеродистой стали. Также существуют другие формы:

• s-профили;
• l-профили;
• z-профили – здесь в качестве шпунтин выступают трубы.

Выбор изделий для шпунтовых работ зависит от многих факторов: от назначения объекта, глубины погружения, типа грунта на месте стройплощадки и т.д. Если вы не знаете какой вид и какую марку шпунта целесообразнее всего использовать для работ на стройплощадке, обращайтесь за профессиональной консультацией в компанию «Шпунтовой Оператор», вам помогут заказать именно то, что вам нужно и проконсультируют по услугам, предоставляемым компанией. Мы работаем по всем регионам России, в т.ч. по Москве, ждем ваших заявок.

Шпунты Ларсена Л4

Отличающийся высокой прочностью пазогребневых (Ω) замков, расположенных на боковых краях, шпунты Л4 используют для разработки и ограждения котлованов, строительства мостов и опор, укрепления насыпей, дорог, береговых линий. Это длинный (до 34 метров), но узкий (436-549 миллиметров) металлический профиль, изготавливаемый из высокоуглеродистых сталей марок СТ3ПС (полуспокойной углеродистой рядовой стали с содержанием углерода до 0,03%) и 16ХГ. Толщина стенки составляет 14,8 мм. Сечение шпунта Л4 по форме напоминает емкость с закругленными краями. Вес одного погонного метра сваи Л4 – 74,0 кг.

По ГОСТ шпунты Ларсена Л4 имеют следующие размеры:

У шпунтов Ларсена Л4 есть аналоги – сваи VL606 и их подвид VL606a, их делает чешская компания по производству изделий из стали Vitkovice Steel. Малый вес шпунтов этой модели и устойчивость металла к коррозии отлично подходят для строительства гидротехнических инженерных сооружений и конструкций, а также для других видов шпунтовых работ. При правильном монтаже и деликатном извлечении изделия металлические шпунты vl606 способны выдержать более 10 погружений без потери своих качественных показателей. Эти типы профилей из стали можно заказать в нашей компании, доставка осуществляется по Москве и России.

Шпунты Ларсена Л5

Профиль Л5 превосходит Л4 по прочностным и некоторым другим специальным техническим характеристикам. Ограждение из свай Л4 способно выдерживать высокое давление за счет крепкого соединения замков профилей между собой. Монтаж шпунта Л5 осуществляется с помощью специальных молотов и вибропогружателей. Шпунтовые сваи соединяются между собой с помощью бокового гребня, оснащенного замком, за счет чего полностью собранная конструкция защитного каркаса может принимать любую нужную вам форму. Толщина стенки изделия из стали составляет 21 мм, а стандартная длина шпунтины варьируется от 5 до 12 метров, при этом нужно учитывать, что из общей длины нужно вычесть 50 сантиметров, т.к. после забивки шпунт должен выступать над поверхностью.

Сфера применения шпунтов Ларсена Л5 широка:

• работы по ограждению строительных котлованов;
• работы по ограждению траншей;
• работы по строительству набережных и защите береговых линий;
• работы по строительству укреплений для нестабильных склонов и насыпей;
• работы по строительству гидротехнический сооружений (причалов, плотин и пирсов);
• работы по строительству коллекторов, свалочных ограждений, очистных сооружения и многого другого.

Шпунтовые сваи марки Л5 изготавливают из специальной высокоуглеродистой стали марки СТ3КП и аналогичных типов стали. Вес погонного метра шпунта Л5 – 100 кг. Стоимость шпунта Л5 начинается от 60 000 рублей за тонну.

Основным аналогом является модель VL607 от компании Vitkovice Steel, может применяться для всех видов шпунтовых работ, указанных выше. Оформить поставку в Москве и по России можно на нашем сайте.

По ГОСТ шпунты Ларсена Л5 имеют нижеприведенные характеристики:

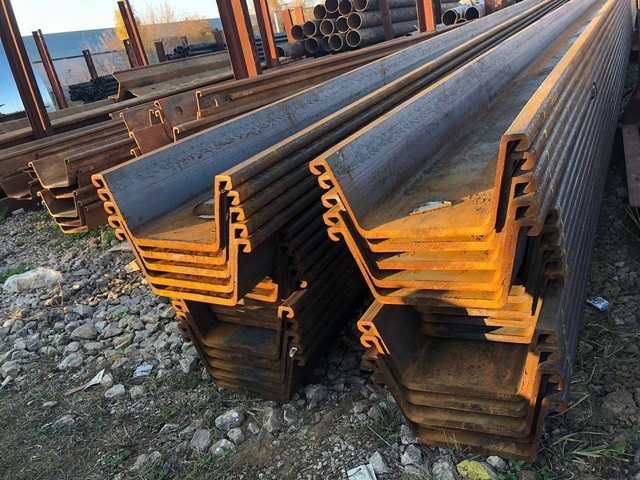

Шпунты Ларсена Л5-УМ

Сваи марки «Л5УМ» – это профили корытообразной формы, усовершенствованная версия Л5. Его производят из специальной высокоуглеродистой стали классов С285 и 255 или стали, легированной медью. Модель Л5 подходит для любых работ, в которых важна надежность шпунтового ограждения, герметичность конструкции этого типа обеспечивается за счет пазогребневых замков, сделанных из высокопрочной стали. Есть как мерный (от 12 до 24 метров в длину), так и немерный профиль (начиная с 5 метров), толщина составляет 23 мм.

Шпунты Л5-УМ имеют следующие характеристики:

Шпунты Л5-УМ используют относительно для того же, для чего и Л5. Они имеют такие преимущества, как:

• высокая прочность (Момент сопротивления составляет 594 кг на м2);
• универсальность (устанавливается в любой тип грунта, в том числе скальный);
• возможность многократного погружения для возведения герметичного ограждения (не теряют своих свойств после 15-20 погружений).

Вес погонного метра шпунта Л5-УМ – 114 кг. Зарубежным аналогом является шпунт VL605 от чешского производителя стали Vitkovice Steel, он примерно аналогичен Л5-УМ по толщине, длине и эксплуатационным характеристикам сваи. Оформить заявку на заказ шпунта Л5-УМ и его аналогов по Москве и России можно в компании ООО “Шпунтовой оператор” по телефону и с помощью услуги обратного звонка, все контакты можно найти на нашем сайте.

Особенности возведения стенки для защиты котлована

Ограждение котлована – это конструкция в виде сплошной стенки из свай Ларсена. При строительстве элементы стенки, либо стена целиком погружаются в почву и служит для предотвращения осыпаний грунта внутрь строительных котлованов, для дальнейшей работы внутри. Шпунтовое ограждение является своего рода дамбой на пути грунтовых вод. Таким образом надежное шпунтовое ограждение нужно для того, чтобы строительство не было прервано внезапным затоплением и разрушения стенок котлована.

Выделяют следующие виды стенок:

• независимые стенки – не имеют креплений, стоят в грунте за счет сопротивления почвы;
• стенки с поперечными распорками из труб – используются в узких и глубоких котлованах, фиксация труб достигается за счет давления противоположных стенок;
• стенки, укрепленные анкерными сваями (винтовые сваи) – крепления устанавливаются по периметру котлована.

Ограждающие стенки строительных котлованов возводят в тех случаях, когда это необходимо для обеспечения безопасности конструкции на строительных объектах. Возведения стенки из шпунта не требуется, если глубина котлована:

• до 1 метра – для песчаной почвы с жесткими связями;
• до 1,25 метра – для суспесей;
• до 1,5 метра – для глинистой почвы и суглинков;
• до 2 метров – для грунтов высокой плотности.

Доставка на строительные объекты осуществляется с помощью самосвала. Элементы стенки для защиты котлована погружаются в почву разными способами.

Способы погружения свай

Металлическую сваю обычно погружают в грунт одним из 3 способов, который в первую очередь зависит от типа грунта и формы шпунта. Забивка шпунтов выполняют с помощью специальной техники, которую можно арендовать в нашей компании. Мы работаем по Москве и по другим регионам, сделать заказ можно по телефону, указанному на сайте, а также с помощью услуги обратного звонка.

1 способ погружения  – Статическое вдавливание шпунта

Вдавливание шпунтовой сваи осуществляют под статической нагрузкой от гидравлической установки, которая способная сама передвигаться по верху шпунта. Для погружения металлопроката таким способом требуется всего один кран для подачи металлопрофиля. Методом вдавливания погружают шпунты и корытообразной, и трубчатой формы.

Погружение металлопроката способом вдавливания – современная технология, позволяющая:

• повысить несущую способность свайного поля на 10-15%;
• отказаться от лидерного бурения и разработки грунтов;
• экономить время и средства, затрачиваемые на монтаж конструкции.

Статическое вдавливание характеризуется отсутствием динамических воздействий на окружающие здания, что является главным плюсом технологии погружения.

2 способ погружения – Динамическая забивка шпунта

Забивка шпунта осуществляется под динамической нагрузкой от копровой дизельной или гидравлической установки.

Погружение свай этим способом осуществляют в любой грунт, кроме скального. Установку ограждения разрешено проводить вблизи других сооружений. Для понижения уровня вибрации и нагрузки на шпунтовые профили, а также в целях корректного погружения шпунтовых стенок до проектной глубины используют дополнительные технологии:

• лидерное бурение;
• подмыв.

В зависимости от типа грунта иногда применяют монтаж конструкции по комбинированным технологиям погружения балок: ударно – вибрационная забивка в сочетании со способом вибропогружения.

3 способ погружения – Забивка свай виброустановкой – вибропогружение

Элемент или секция конструкции погружается под вибрационным воздействием – почва резко теряет сопротивление погружению при сообщении вибрации.
У нас вы можете взять в посуточную или помесячную аренду вибропогружатель по низкой цене. Чтобы заказать технику, вы можете позвонить нам или же заказать услугу обратного звонка на сайте нашей компании. Мы работаем по Москве и другим регионам России.

Как выбрать способ погружения свай?

Как выбрать вариант монтажа шпунтовых профилей? Способы установки арматуры подбираются в зависимости от особенностей объекта – глубины погружения, характеристик грунта, сооружений поблизости. Возможен монтаж как поэлементно, так и секциями до 7 единиц.
На выбор метода установки влияет и наличие расположенного рядом фундамента. В большинстве случаев элемент забивают с помощью статического погружения или вибро из-за плотной застройки.

Извлечение металлопроката

Использование крана – малоэффективная процедура, так как ослабить силу трения, свойственную грунту, возможно только в случае применения коротких амплитуд колебания. Поэтому выемка металлических свай чаще всего осуществляется с помощью виброустановки.

Шпунты, вытащенные из грунта таким способом, можно использовать до 20 эксплуатационных циклов без потери свойств. Таким образом, для клиента становится актуальной услуга обратного выкупа элементов после погружения

Купить шпунты Ларсена различных поставщиков в Москве и области по низкой цене

Купить данный вид шпунта вы всегда можете в нашей компании. Мы ежемесячно отгружаем на объекты по Москве и по всей России более 2000 тонн шпунта. В наличии имеются модели, различные по длине, толщине и характеристикам в том числе пластиковые. Компания “Шпунтовой оператор” предлагает максимально доступные цены на изделия и на все виды услуг по проектированию, забивке, извлечению, а также по обратному выкупу шпунта Ларсена. «Шпунтовой Оператор» сотрудничает с проверенными производителями: Arcelor Mittal, Vitkovice Steel, ZIZHU и др.

Мы предлагаем:

• продажу, прокат и доставку свай Ларсена, выдерживающего высокие нагрузки;
• низкую стоимость шпунтовых изделий;
• высокие стандарты контроля качества поставок, которые не позволяют усомниться в товаре;
• высокое качество листов проката из лучших марок стали (регламентируется ГОСТами, а также рядом ТУ);
• сваи из поливинилхлорида, полимерных и композитных материалов различных параметров, а также из труб;
• большой сортамент марок изделий импортных и отечественных производителей различной длины и ширины;
• индивидуальный подход к каждому клиенту и монтажу шпунтовых ограждений (секций);
• индивидуальный подход к каждому заказу;
• изготовление стальных профилей под заказ;
• проектные изыскания, которые составляют опытные специлисты;
• динамическое погружение, вдаливание металлопроката;
• доставку заказа на строительную площадку собственным транспортом «под ключ» на любые расстояния по Москве и России;
• гибкую систему скидок и различные варианты оплаты;
• дополнительную обработку свай при необходимости;
• услугу обратного выкупа шпунтовых свай по высокой цене.

Стоимость шпунта Ларсена в нашем магазине

Рассчитать вес и объем и сравнить стоимость шпунта Ларсена и его аналогов от различных производителей металлического проката в нужном объеме вы можете с помощью удобного калькулятора, расположенного чуть выше. Далее вы можете оформить поставку шпунтовых свай (из металла, ПВХ и труб), сделать это можно по телефону или электронной почте, а также через форму обратной связи, в этом случае для успешного контакта нам потребуется от вас согласие на обработку персональных данных. К заявке можно приложить данные по расчетам. Если вам нужны услуги по погружению шпунтин ( в том числе из труб), обязательно сообщите об этом менеджеру.

На складе всегда поддерживается большой объем шпунтового материала! Вся продукция имеет сертификаты качества и полностью соответствует ГОСТ. Оптовикам предлагаем хорошие скидки и персональные предложения на поставку товара, а также доставку по Москве и регионам. Закажите бесплатный звонок онлайн, чтобы удостовериться в этом, специалисты компании предоставят вам всю интересующую информацию и помогут оформить поставку заказа с доставкой.

Компания «Шпунтовой Оператор» – крупнейший продавец горячекатаных и холоднокатаных шпунтов корытного типа в московских регионах, Санкт-Петербурге и всей РФ, который реализует более 2000 тонн проката ежемесячно. С нами поиск материала – не проблема. Обращайтесь к нам за всеми разновидностями шпунта Ларсена и его модификациями, в т.ч трубами, вся наша продукция соответствует ГОСТ. Также наши специалисты осуществляют шпунтовые работы по низкой стоимости: извлечение, забивку и вдавливание шпунта, ограждение и устройство строительных котлованов, сварку шпунта и другие услуги.

Мы предлагаем услугу аренду автокранов, аренду вибропогружателей, аренду установок статического вдавливания шпунта, аренду ямобуров, аренду экскаваторов-погрузчиков и прочей спецтехники на любой срок. Предложение действует на всей территории РФ, в т.ч. и в Москве.

Доставка шпунтовых профилей

Мы доставляем шпунты Ларсена, профиля из ПВХ, а также шпунтин в виде труб по Москве и всей РФ 2 видами транспорта:

• автомобильным;
• железнодорожным.

Стоимость доставки вы можете уточнить по телефону 8-800 777-75-26 или заказать обратный звонок. Звонок бесплатный по РФ.
